58mm熱敏小票打印機接口介紹和說明

一、58mm熱敏小票打印機的串行接口

58mm 系列打印機的串行接口采用 RS-232 標準，通訊波特率為 9600bps，8 位數據位，無奇偶校驗，1 位停止位，支持 RTS/CTS 及 XON/XOFF 握手協議。

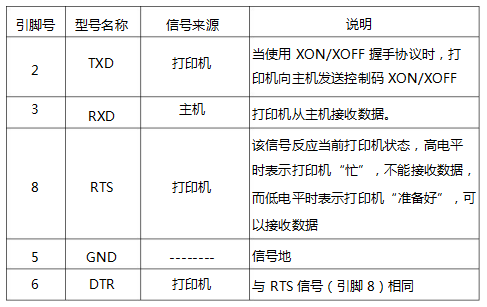

打印機串行接口各引腳功能定義如下:

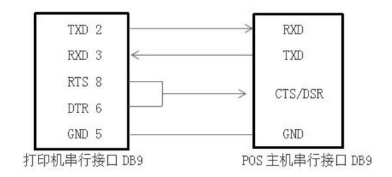

打印機串行接口與 POS 主機串行接口連接示意圖：

二、58mm熱敏小票打印機的并行接口

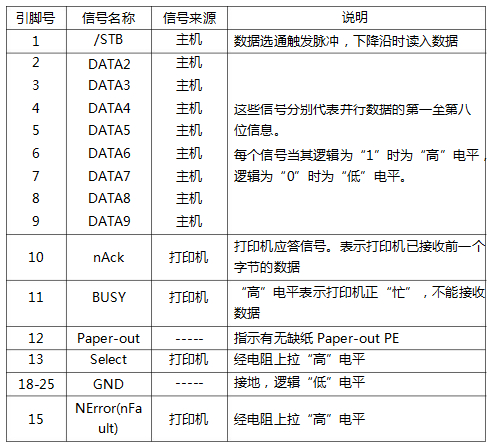

58mm 系列打印機的并行接口插座為 25PIN Parallel 插座，8 位并行傳輸，支持BUSY/nAck 握手協議。打印機并行接口插座各引腳功能定義如下：

三、58mm熱敏小票打印機的以太網接口

58mm 系列打印機的以太網接口插座為標準 RJ45-8P，支持 10M/100M 網絡，且傳輸速度自適應。

四、58mm熱敏小票打印機的錢箱接口

打印機的錢箱口采用 RJ-11 標準，6 線插座，輸出 DC 12V/1A 電源信號驅動錢箱動作。將錢箱的 RJ-11 水晶頭插入錢箱接口即可通過打印機開錢箱。

打印機的錢箱接口各引腳功能定義如下:
