關于76mm小票打印機黑標定位控制說明

關于76mm小票打印機黑標（備選）定位控制說明

1、打印機構與打印控制固有相關參數

(1)打印機構的打印頭至機頭撕紙線位置為 18 毫米。

(2) 打印機構的打印頭至黑標檢測開關位置為 25 毫米。

2、黑標印刷注意事項

(1) 黑標必須印在票據正面靠右邊。

(2) 黑標的印刷尺寸應為：8(寬）X5(高）毫米。

(3)黑標的黑度應足夠飽和，反射率<10%;印有黑標面的其它部分白度 ?應足夠白，反射率>75%。

3、黑標定位

本機構支持預印刷帶黑標紙的定位打印。

（1）黑標定位控制選擇

將DIP 開關的 SW-1 位設置為開(ON)和正確設置 GS ( F 命令，則選擇黑標定位打印。

（2）黑標檢測位置：

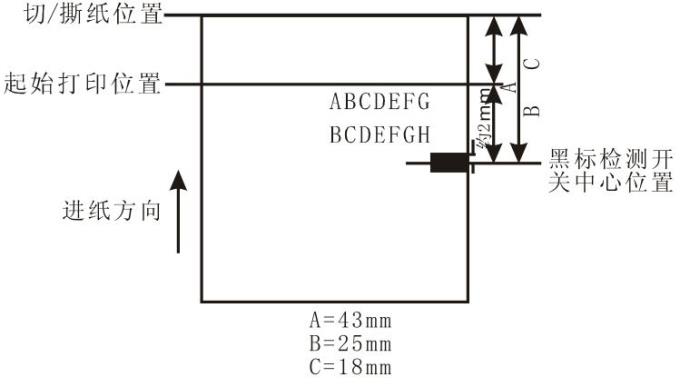

黑標位于票據正面靠右邊。黑標檢測開關位置與打印起始位置及機頭?撕紙線位置之間的相互關系見下圖。打印機檢測到黑標的位置，是在黑前沿經過黑標檢測開關中心位置約2 毫米處。

?
