76mm針式票據打印機的開關、按鍵、指示燈及自檢

一、76mm針式票據打印機的開關、按鍵及指示燈

1、電源開關

電源開關用來開關打印機電源。打印機的電源開關位于打印機的左側面。當按下開關的“-”，則打開打印機；當按下開關的“O”,則關閉打印機。

注意：僅在連接了電源后打開開關。

2、按鍵及指示燈

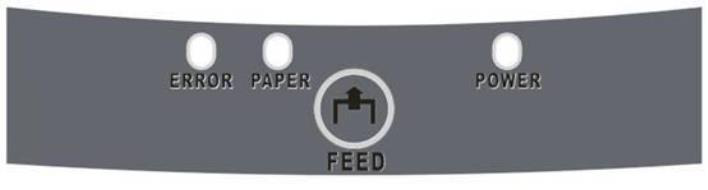

按鍵、指示面板如下圖所示：

按鍵及指示燈功能說明：

（1）FEED ?按鍵： 進紙按鍵

在待機狀態時，按下進紙按鍵連續進紙。在打印過程中，進紙按鍵無效。當安裝紙卷時，紙上好后，按進紙（FEED）按鍵確認進紙完成，使打印機進入準備狀態。打印機上電之前按住該按鍵，可在上電后進行打印機自檢測。

（2）ERROR燈（紅色）： 錯誤指示燈

打印機出錯指示，如發生缺紙、卡紙、打印頭過熱、打印頭錯誤或其它異常。閃爍狀態表示，等待確認進紙完成。

（3）PAPER燈（紅色）： 檢紙指示燈

打印紙檢測指示，打印機缺紙時常亮。缺紙傳感器檢測到紙張時熄滅。

（4）POWER燈（綠色）：電源指示燈? 接上電源后常亮。

3、針式打印機DIP開關設置

打印機底部有小塑料蓋，揭開以后可以看到電路板上有DIP開關。通過DIP開關的設定可能改變打印機的設置。

注意：?

確信打印機處于關機狀態，并且已將電源插座拔離電源，再設置DIP開關。

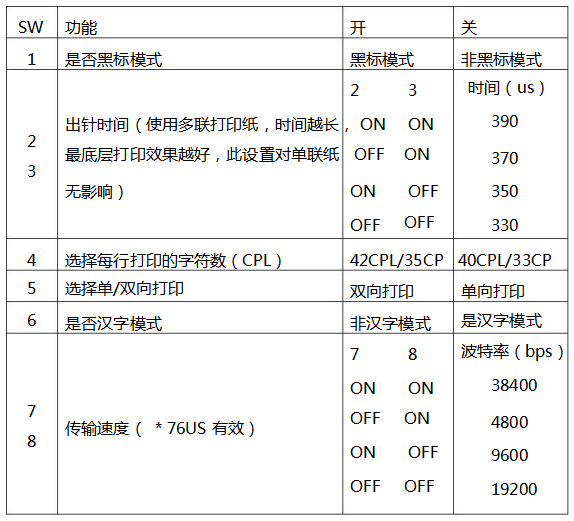

打印機各DIP開關設置功能如下：

二、76mm針式票據打印機自檢測

自檢測可以檢測打印機是否工作正常，如果能夠正確地打印出自檢清單樣，?則說明除和主機的連接接口以外，打印機一切正常，否則需要檢修。自檢測將順序打印出軟件版本號、接口形式、DIP開關設置說明及英文字符 和部分中文字符。

自檢測的操作方法是：在打印機連接好以后，先按住進紙按鍵然后打開打印機電源，首先打印機復位檢測，待復位完畢后小于5秒松開進紙（FEED)按鍵， 這時打印機將進行自檢測打印出自檢清單樣。

自檢測結束，打印機打印出以下內容：

Selftest

*****

Completed

?
